特點

1.學習樹莓派程式，應用於工控自動化設備

2.透過轉換迴路可彈性應用各式工控感測器等輸入訊號裝置

3.透過轉換迴路可驅動不同電壓AC或DC負載之輸出控制接點

4.隨時變換不同負載應用實驗，以快速插接完成接線

內容

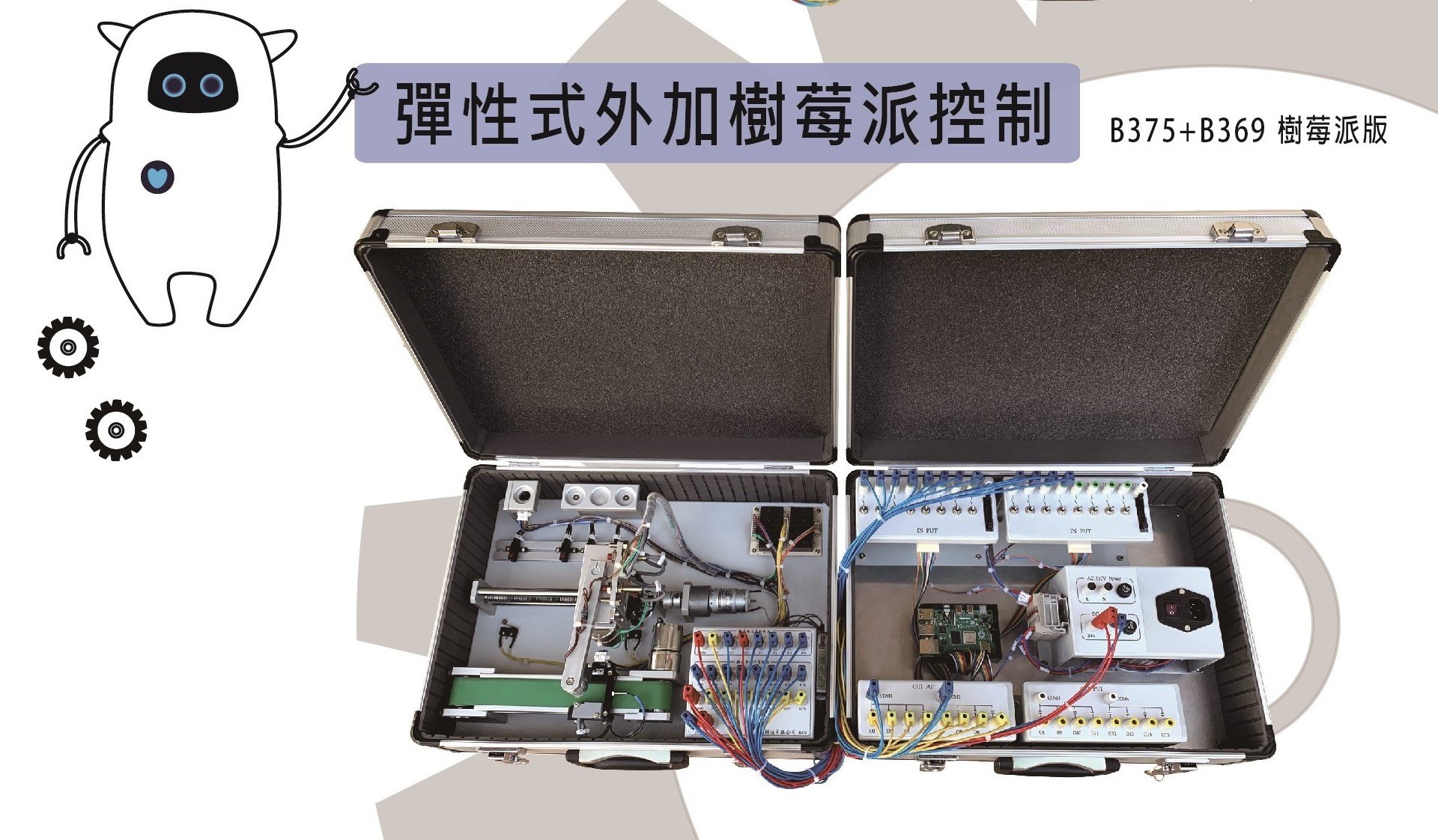

一、微控制器-樹莓派

1.採用樹莓派單片機

2.支持USB接口協議

二、主機電源

1.主電源 AC110V，具霓虹開關、保險絲， 並提供1組 AC110V 電源出口端子

2.內附 DC24V 電源供應器並提供1組 DC24V 電源出口端子與 DC5V 電源供應器

三、微控制器輸入轉換座 × 2

1. 8點外接 DC24V 電壓 NPN 型輸入訊號或無電壓接點隔離輸入控板，接口φ4mm 博士端子

2. 相對應8點訊號搖頭開關操控 3. 內附相對應牛角快接插座

四、微控制器輸出轉換座 × 2

1.取用8點微控制器輸出驅動Relay，轉換外插式博士端子接點輸出

2.每四點輸出共 1 COM 點，單座2組共 COM 點

實驗項目

1. 輸送機搬移定位控制實習

2. 物件搬移檢測識別控制實習

3. 電氣控制驅動機構上下運動實習

4. 電氣控制擺動驅動角度擺動實習

5. 吸物釋放應用控制實習

6. 滑台往復多段定位變化控制實習

7. 三軸機械臂連續動作控制實習

8. 物件流線式往復控制實習

9. 物件順序排列控制實習

10. 物件檢測判別分區選擇排列控制實習

11. 仿照盤式供料控制實習

12. 供料、卸料連續式系統控制實習
