生博有限公司

操作單元

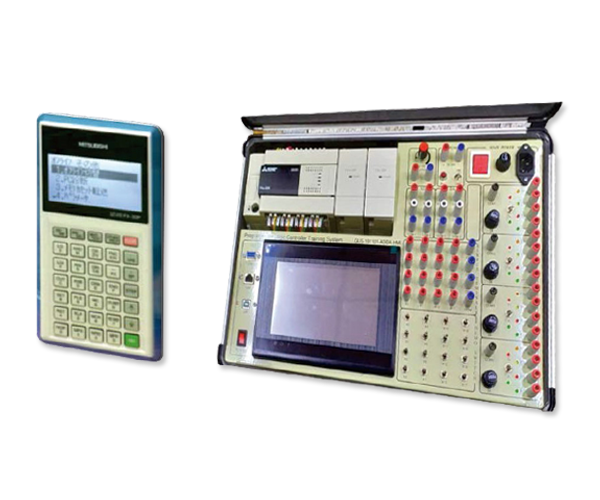

1-1主機
(1) FX3U-32MT、FX2N-2AD、FX2N-2DA
(2) 可改選FX5U-32MT
1-2程式編輯器FX-30P

(1)日、英、中文語言介面
(2)可與電腦直接連線(USB)
(3)最大可储存15個程式

操作單元

2-1.信號輸入端
(1)模擬輸入開關：兩段式，具按鈕與開關功能X16
(2)外部信號輸入：Φ4高级博士端子X16點，另有COM點計4點
(3)輸入保護介面：信號輸入側與可程式控制器之間架設光耦合介面保護可程式控制器，不致因輸入錯而燒毀

2-2.信號輸出端
(1)4組獨立輸出，附切換開關可依須要切换為電晶體型輸出或繼電器型輸出，並附LED指示燈顯示切換開關位置狀態
(2)繼電器型輸出端附有保險絲做短路保護
3)每一輸出端皆另附LED指示燈，可輕易觀察輸出點之狀態
(4)類比模擬訊號，可調整輸出DC0~10V(短路保護)

人機螢幕

(1)畫面尺寸為7时
(2)螢幕顯示為彩色TET LCD 64K(含或以上)
(3)解析度為WVGA 800*480(含或以上)
(5)內部記憶體64MB ROM/64MB SDRAM(含或以上)
(7)支援MODBUS通訊協議
8)人機介面上可顯示與修改PLC階梯圖，可當書寫器功能使用。

電源系統

(1)本機採用AC110V接地式電源座及3P電腦專用電源線並附照光式電源開關，及保險絲保護装置
(2)附端子輸出式DC24V 直流電源，電流達2A，可方便做PLC直流負載裝置實驗，附有獨立開關及指示燈

手提儲存箱

(1)箱體採鋁合金材質 450X320X160mm(含或以上)
(2)操作面板採高溫烤漆並網板涓印標示各單元 I/0 功能而成

防水等級
前後蓋IP65/AP20
(防塵防滴設計)

通訊介面
串列埠：RS-232/422/485
USB埠： SLAVE-USB2.0
乙太網路：10/100MB
